編制背景

        本次修編根據《工程結構通用規范》GB 55001-2021、《建筑與市政工程抗震通用規范》GB 55002-2021、《建筑與市政地基基礎通用規范》GB 55003-2021等強制性工程建設規范及22G101系列圖集，對近年來設計、施工中出現的常見問題，結合工程實踐經驗，在廣泛調研的基礎上對圖集原有內容進行系列的梳理、修訂。修編過程中，主編單位充分考慮了上一版圖集在使用中的各方反饋和現階段的行業需求，切實助力從業人員提升工作效率、提高工程質量，助力行業發展。

主要修編內容

       圖集中包括一般構造、柱和節點構造、剪力墻構造、梁構造、板構造、基礎構造和樓梯構造的答疑。采用圖文并茂、一問一答方式，針對國家建筑標準設計G101系列圖集在設計和施工中出現的容易混淆、容易忽視、容易出錯的問題給出了符合規范做法的解答。

       本次修訂新增了調研及G101系列圖集熱線電話答疑的典型問題及其解答，內容更加豐富和全面。除此之外，圖集內容和排版進行全面調整，除了問題的直接解答內容外，新增了問題延伸解答、相關結構概念、注意事項（包括設計注意事項和施工注意事項）和相關標準條文，更方便讀者閱讀、理解和使用。

部分修編要點

1

       為方便不同從業者的閱讀、理解和使用，本次修編全面調整了23G101-11圖集的版式。除問題的直接解答內容之外，新增了問題的延伸解答、相關結構概念、注意事項(包括設計注意事項和施工注意事項)和相關標準條文，不同從業者可快速獲取其關注的問題及解答。

2

       隨著基礎設施建設的不斷推進與發展，工業和民用建筑的環境類別越來越復雜多樣。本次修訂中，結合工程實際，新增四類、五類環境類別的參考標準，為海水環境和受人為或自然的侵蝕性物質影響的環境下的現澆混凝土結構設計與施工提供參考標準，為四類、五類環境下的現澆混凝土結構耐久性保駕護航。

3

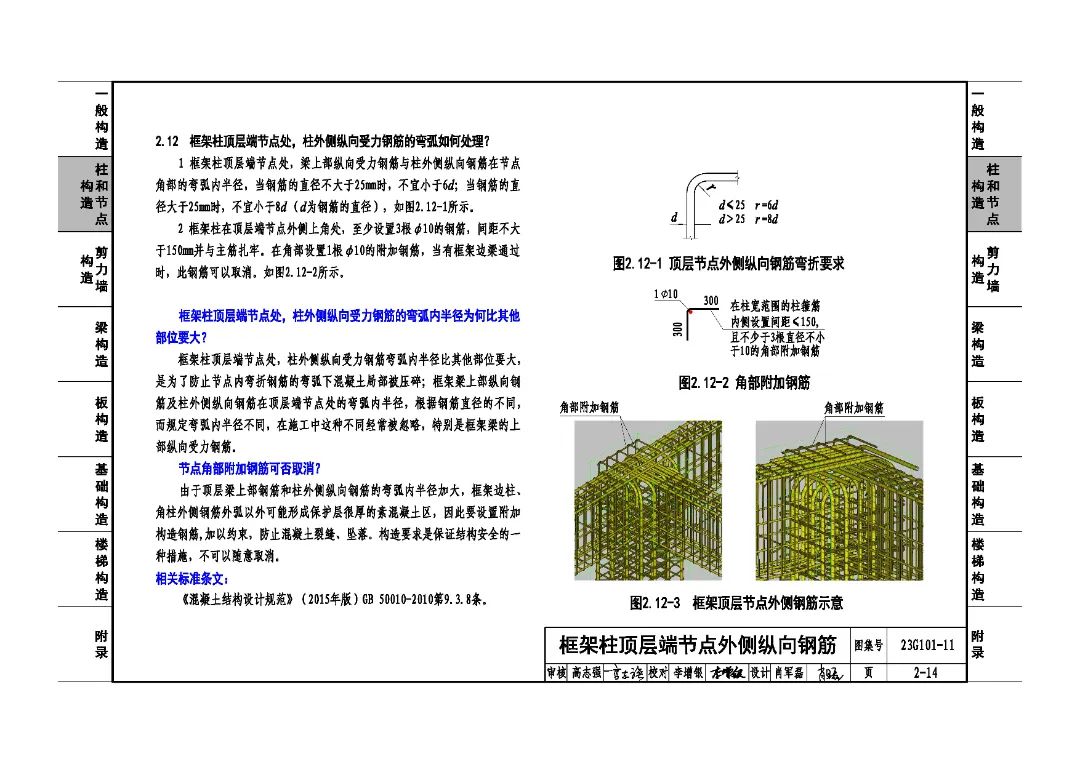

       調研中發現，實際工程中梁(或墻)上起框架柱的案例普遍存在，故新增梁上起框架柱和墻上起框架柱的構造要求，明確了柱、梁或墻的鋼筋構造要求，既方便設計師選用，又便于施工單位參照施工，保證了復雜受力狀態下的構造安全。同時，根據工程中常見的上、下層框架柱截面不同的情況，本次修訂新增上下層框架柱截面不同時變截面位置柱縱向鋼筋構造要求，切實解決了工程中常見的變截面柱縱筋構造處理問題。

4

       根據《混凝土結構通用規范》GB 55008-2021、《建筑與市政工程抗震通用規范》GB 55002-2021關于長懸臂構件豎向地震作用計算的有關規定，調整懸挑板考慮豎向地震作用時下部鋼筋抗震錨固長度的相關要求，確保懸挑板的結構安全。

5

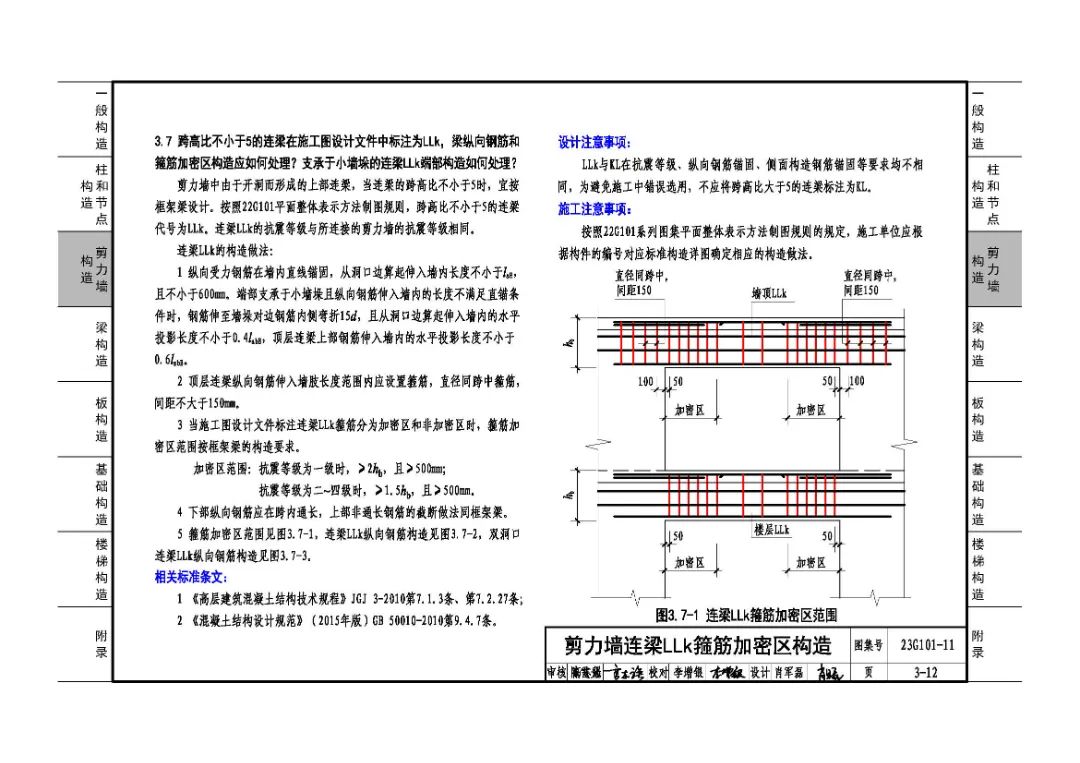

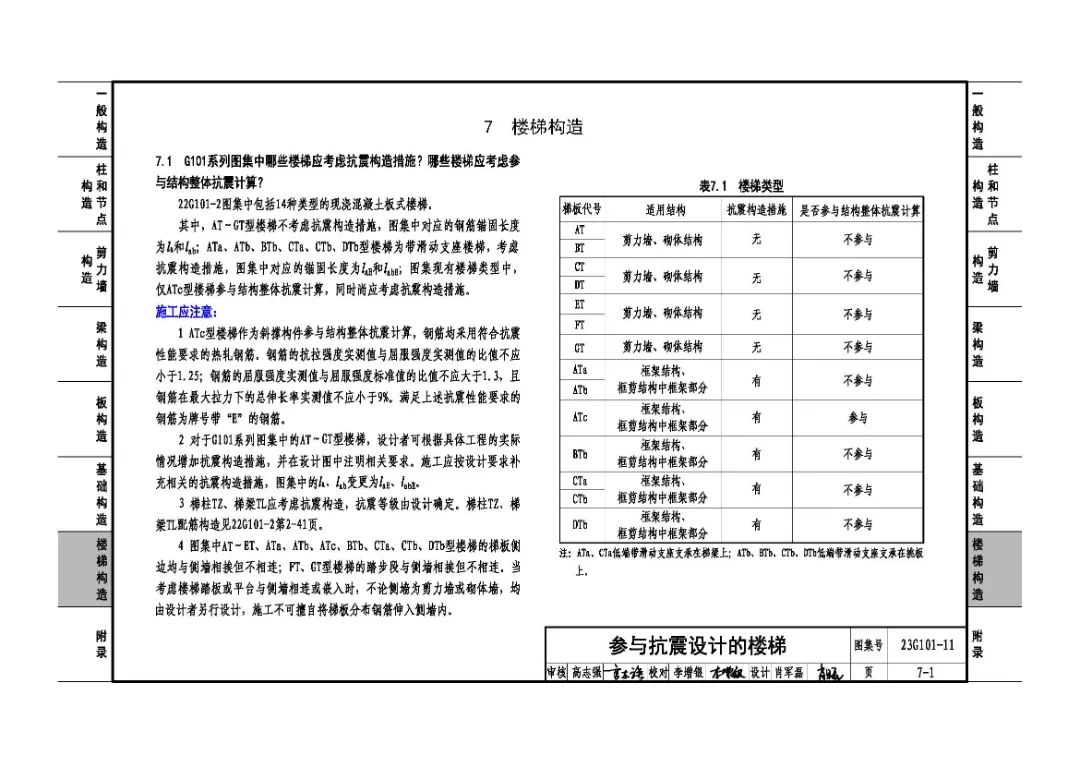

       結合G101系列圖集熱線電話答疑高頻問題，新增了剪力墻水平鋼筋在邊 緣構件內的構造要求、剪力墻豎向鋼筋的連接構造要求、地下室外墻水平鋼筋的連接構造、JBH 水平箍筋構造、鋼筋錨固長度起算點和樓梯構造等內容，進一步降低高頻構造問題的發生率，解決行業痛點，確保結構安全。
